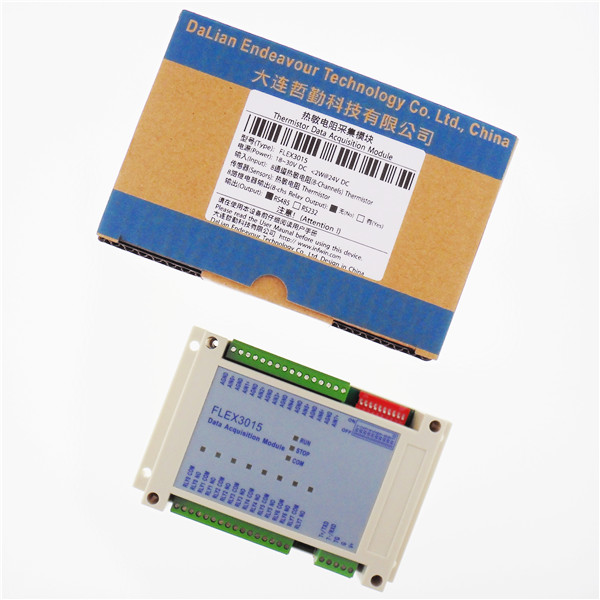

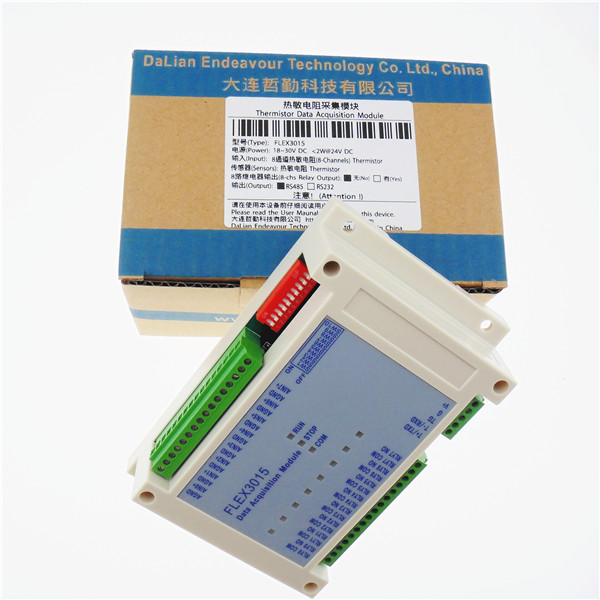

FLEX3015-8通道熱敏電阻采集模塊,RS485接口,Modbus協議
瀏覽次數:6849 分類:產品中心與合作 分類:分布式IO模塊 分類:模擬量采集模塊 分類:熱敏電阻采集模塊
FLEX3015模擬量采集模塊廣泛應用于各種工業現場，提供了模擬量信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX-3015具有八個測量通道，可訂制為各種型號的熱敏電阻，0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA等常用模擬量輸入通道。模塊內部各處理單元之間提供了1500V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。
| 資料下載 | |
| 用戶手冊 | FLEX3015熱敏電阻NTC采集模塊用戶手冊-V1.2 |
| 設置軟件 | FlexOneSet用戶設置軟件V2.0 |
FLEX3015模擬量采集模塊廣泛應用于各種工業現場，提供了模擬量信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS485 總線傳送到控制器。FLEX3015具有八個測量通道，可訂制為各種型號的熱敏電阻，0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA等常用模擬量輸入通道。模塊內部各處理單元之間提供了1500V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。模塊主要特點如下：
●8通道模擬量輸入
●輸入信號支持各種型號的熱敏電阻,0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA(需訂貨時說明)
●寬電壓范圍輸入(18-36V DC)，功耗低
●RS-485網絡連接，支持Modbus RTU/ASCII協議
●內置看門狗，運行穩定可靠

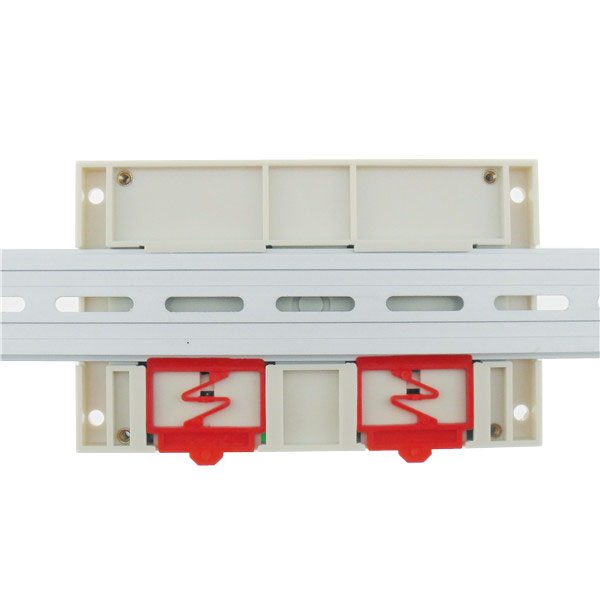

●安裝方便，標準導軌卡裝或螺釘固定
●寬溫度范圍運行
| 技術參數 | |
| 輸入通道數量 | 8輸入通道 |
| 通訊接口 | RS-485光電隔離，ESD保護，通訊距離：1200米 |
| 通訊協議 | Modbus RTU/ASCII,ADAM。支持無請求主動輸出 |
| 傳感器類型 | 各種型號的熱敏電阻,0-1V,0-5V,0-10V,0-10mA,0-20mA,4-20mA(需訂貨時說明) |
| 傳感器連接方式 | 單端輸入 |
| 輸入類型/范圍/精度 | 見表2 |
| 隔離電壓 | 模擬量輸入對通訊1500V
外部供電對通訊1500V |
| 采樣速率 | 8通道/每秒（三次濾波） |
| 分辨率 | 12 Bit, 詳見表2 |
| 電源電壓 | 18~36V DC |
| 功耗 | 小于2W @ 24VDC |
| 儲存環境 | -40~85℃ 濕度<95% |
| 運行環境 | -20~85℃ 濕度<95% |
| 外型尺寸 | 145*90*40mm |
| 安裝方式 | 螺釘固定/導軌 |
| 傳感器類型 | ||||
| 傳感器類型 | 測量范圍 | 數據范圍 | 分辨率 | 精度 |
| NTC R(25℃)=10K,B25/50=3600 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=5K,B25/50=3950 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3600 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| 模擬量輸入 | 0-1V | 0-4000 | 0.25mV@12Bit | 0.1% |
| 模擬量輸入 | 0-5V | 0-4000 | 1.25mV@12Bit | 0.1% |
| 模擬量輸入 | 0-10V | 0-4000 | 2.5mV@12Bit | 0.1% |
| 模擬量輸入 | 0-10mA | 0-4000 | 2.5uA@12Bit | 0.1% |
| 模擬量輸入 | 0-20mA(4-20mA) | 0-4000(800-4000) | 5uA@12Bit | 0.1% |
| NTC YSI-B-Mix-10K | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC YSI-H-Mix-10K | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3455 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3435 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3977 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=5K,B25/50=3470 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| NTC R(25℃)=10K,B25/50=3470 | -40.0 ~ 125.0 ℃ | -400~1250 | 優于0.2℃ | 0.5% |
| 客戶定制 | 客戶定制 | 12Bit | ||
| 產品選型 | |||
| 代碼編號 | 代碼 | 代碼說明 | |
| 代碼1：產品系列 | FLEX3015 | FLEX3015熱敏電阻采集模塊 | |
| 代碼2：傳感器類型 | A
D E F G H I |
NTC R(25℃)=10K,B25/50=3600 -40.0 ~ 125.0 ℃
NTC R(25℃)=5K,B25/50=3950?? -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3892 -40.0 ~ 125.0 ℃ NTC YSI-B-Mix-10K -40.0 ~ 125.0 ℃ NTC YSI-H-Mix-10K -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3455 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3435 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3977 -40.0 ~ 125.0 ℃ NTC R(25℃)=5K,B25/50=3470?? -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3470 -40.0 ~ 125.0 ℃ NTC R(25℃)=10K,B25/50=3950 -40.0 ~ 125.0 ℃
模擬量輸入0-1V 模擬量輸入0-5V 模擬量輸入0-10V 模擬量輸入0-10mA 模擬量輸入0-20mA/4-20mA 客戶定制 |
|
| 代碼3：
繼電器輸出 |
C
N |
有繼電器控制輸出
無繼電器控制輸出 |
|
| 代碼4：通信接口 | A
B C |
RS-485，Modbus RTU/ASCII協議
RS-232，Modbus RTU/ASCII協議 客戶訂制通信接口或協議 |
|
| 型號舉例：
FLEX3015系列，傳感器NTC R(25℃)=10K,B25/50=3600,-40.0 ~ 125.0 ℃，無繼電器控制輸出。RS485，Modbus RTU/ASCII協議。選型代碼如下：FLEX3015-ANA |
|||
