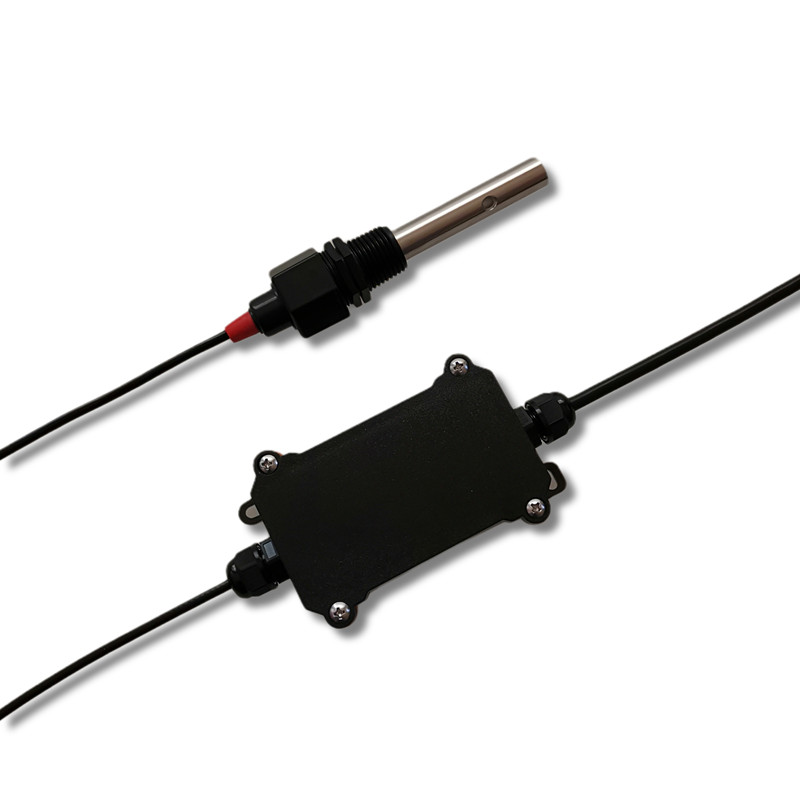

ECTDS10-隔離型電導率傳感器,變送器,SDI-12接口
瀏覽次數:6846 分類:SDI-12變送器 分類:SDI-12傳感器 分類:SDI-12接口 分類:電導率/TDS傳感器 分類:環境傳感器
ECTDS10隔離型電導率傳感器可測量電導率、鹽分、TDS，支持SDI-12接口，功耗低，兼容多種支持SDI-12通信的數據采集器，進行遠距離多點監測與記錄。可廣泛用于電力、化工、環保、醫藥、食品、農業灌溉、花卉園藝、植物培養、科學試驗等行業的水質長期不間斷監測。
| 資料下載 | |
| 用戶手冊 | ECTDS10 隔離型電導率變送器用戶手冊 (SDI-12接口) |
| 設置軟件 | SensorOneSetSDI12-CN |
ECTDS10隔離型電導率傳感器可測量電導率、鹽分、TDS，支持SDI-12接口，功耗低，兼容多種支持SDI-12通信的數據采集器，進行遠距離多點監測與記錄?？蓮V泛用于電力、化工、環保、醫藥、食品、農業灌溉、花卉園藝、植物培養、科學試驗等行業的水質長期不間斷監測。傳感器具有以下特點：
■ 可測量電導率、鹽分、TDS
■ 精度高，響應快，互換性好，性能可靠
■ 隔離輸入電路，防止因系統不隔離或接地不當產生的測量失敗
■ 體積小、功耗低、安裝方便
■ 具有浪涌保護的SDI-12通信接口
■ 低功耗可用于電池供電的系統
■ 電源反向保護與抗雷擊保護
■ ODM/OEM 服務
| 技術參數 | |||
| 信號輸出 | SDI-12接口，V1.3版本 | ||
| 供電電壓 | 4.5-28V DC直流，或客戶定制 | ||
| 功耗 | 靜態電流: < 10uA
測量電流: < 20mA @ 12V DC |
||
| 電導率測量 | 量程：20000us/cm（20ms/cm）
分辨率：1us/cm（0.001ms/cm） 精度（電導率標準液校準后）：0-10000us/cm范圍內為(100us/cm±3%讀數)；10000-20000us/cm范圍內為(±5%讀數) |
||
| 電導率溫度補償 | 補償范圍0-50℃ | ||
| 溫度測量 | 量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ | ||
| 防護等級 | 電極：IP68； 變送器：IP65 | ||
| 工作環境 | 溫度：-40~80℃，濕度：0-100% | ||
| 線纜長度 | 電源與通信線纜2米（可定制） | ||

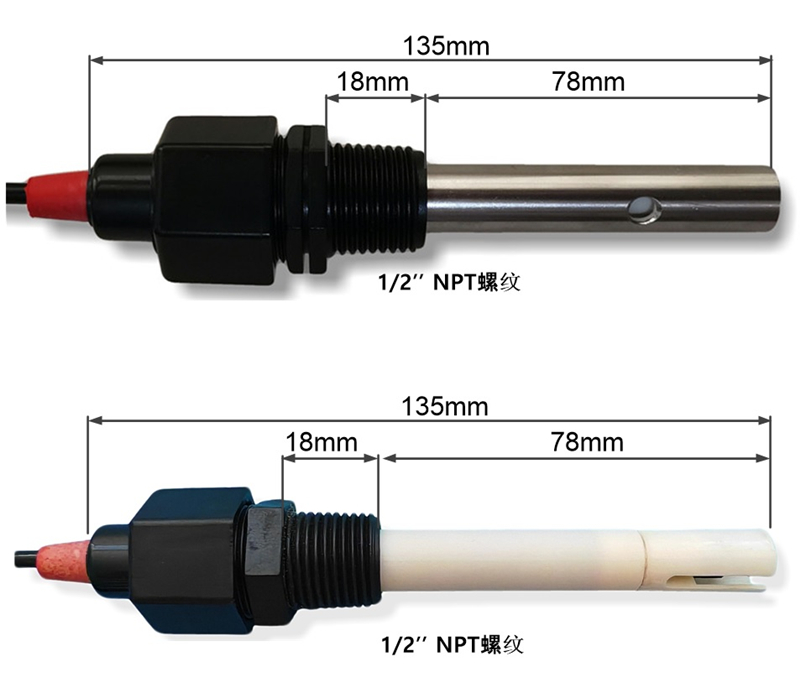

| 外形尺寸 | 電極：1/2″NPT螺紋，詳見外形尺寸圖

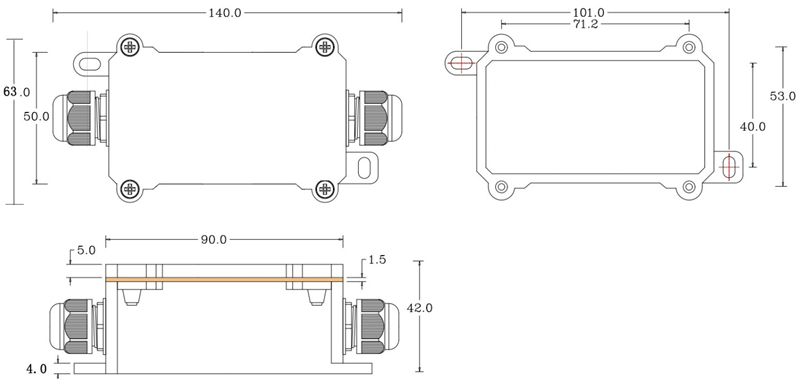

變送器：140mm*65mm*50mm（長*寬*高） |
||
| 選型訂購 | |||
| 代碼編號 | 代碼 | 代碼說明 | |
| 代碼1：產品系列 | ECTDS10 | ECTDS10隔離型電導率變送器 | |
| 代碼2：測量參數 | A | 電導率、鹽分、TDS三參數測量 | |
| 代碼3：電極選擇 | A
B C D |
鉑黑電極（K=1.0，ABS塑料封裝，內置NTC 10K/3950溫度傳感器，線纜長度5米）
鉑黑電極（K=1.0，ABS塑料 & 不銹鋼封裝，內置NTC 10K/3950溫度傳感器，線纜長度10米） 客戶定制 單獨的變送器(不含電極) |
|
| 代碼4：電導率量程 | A
E |
0-20000us/cm (20ms/cm)
客戶定制 |
|
| 代碼5：供電電壓 | C | 4.5-28V 直流 | |
| 代碼6：輸出信號 | F | SDI-12接口 | |
| 代碼7：線長 | 002
XXX |
電源與通信線纜長度2米
定制線纜長度為XXX米（單位：米） |
|
| 型號舉例：ECTDS10-ABACF002
ECTDS10：電導率變送器； A：電導率、鹽分、TDS三參數測量； B：鉑黑電極（K=1.0，ABS塑料 & 不銹鋼封裝，內置NTC 10K/3950溫度傳感器，線纜長度10米） A：0-20000us/cm (20ms/cm)； C：4.5-28V直流； F：SDI-12接口； 002：電源與通信線纜長度2米； |
|||
