PYR20-太陽輻射總輻射傳感器,SDI-12接口
瀏覽次數:6596 分類:SDI-12傳感器 分類:SDI-12接口 分類:環境傳感器 分類:太陽輻射

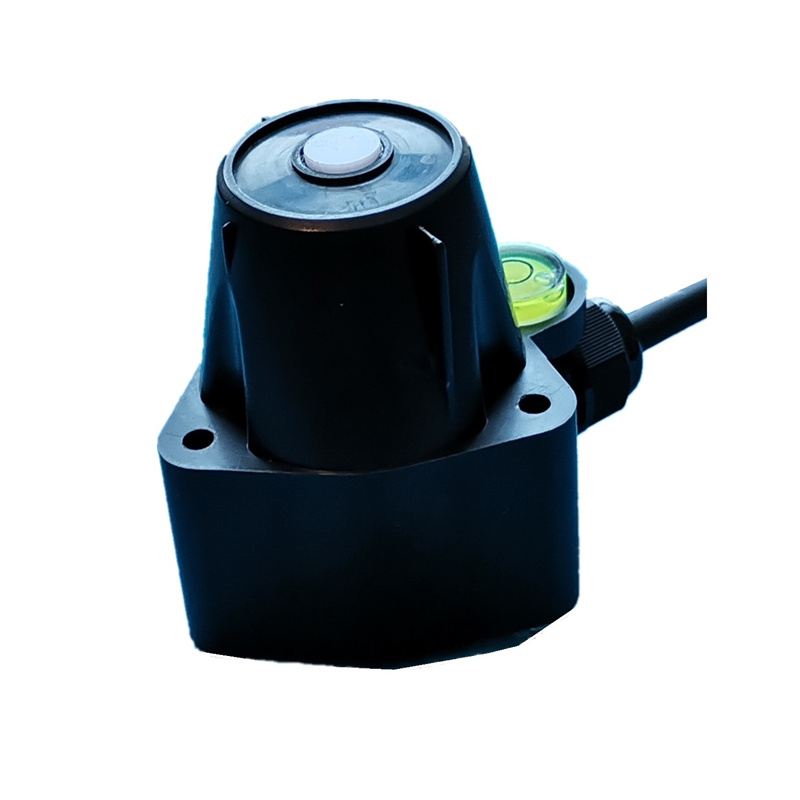

PYR20太陽輻射傳感器以光學濾鏡及精密檢測電路為核心, 可對太陽輻射進行不間斷測量。廣泛適用于農業、花卉園藝、草地牧場、植物培養、科學試驗等領域, 如太陽能資源評估、光伏發電、太陽能系統監控、太陽能量收支平衡研究、熱交換研究、氣候變化研究等。傳感器支持SDI-12接口，耗電量低，兼容多種支持SDI-12通信的數據采集器，進行遠距離多點監測與記錄。
| 資料下載 | |
| 用戶手冊 | PYR20 總輻射傳感器用戶手冊 (SDI-12接口) |
| 設置軟件 | SensorOneSetSDI12-CN |
PYR20太陽輻射傳感器以光學濾鏡及精密檢測電路為核心, 可對太陽輻射進行不間斷測量。廣泛適用于農業、花卉園藝、草地牧場、植物培養、科學試驗等領域, 如太陽能資源評估、光伏發電、太陽能系統監控、太陽能量收支平衡研究、熱交換研究、氣候變化研究等。傳感器支持SDI-12接口，耗電量低，兼容多種支持SDI-12通信的數據采集器，進行遠距離多點監測與記錄。傳感器具有以下特點：
- 實現太陽總輻射的在線實時監測。
- 精密的光學濾鏡以及檢測電路確保穩定可靠。
- 帶有水平調節機構與水平泡，方便調平。
- 防水密封，集成度高、體積小、功耗低、攜帶方便，可室外使用。
- 精度高，響應快，互換性好，性能可靠。
- 具有浪涌保護的SDI-12通信接口
- 低功耗設備可用于電池供電的系統
- 電源反向保護與抗雷擊保護
- ODM/OEM 服務
| 技術參數 | |||
| 信號輸出類型 | SDI-12接口V1.3版本 | ||
| 供電電壓 | 4.5-28V/DC直流，或客戶定制 | ||
| 功耗 | SDI-12接口：傳感器靜態電流: <10uA
測量電流:測量時50ms內電流10mA，然后返回靜態休眠功耗 |
||
| 量程精度與分辨率 | 量程：0-2000W/m2, 精度5%
分辨率：1W/m2 |
||
| 波長范圍 | 400-1100nm | ||
| 余弦響應 | 讀數百分比:±3% (0~±70°入射角); ±10% (±70~±85°入射角) | ||
| 工作環境 | 溫度：-40~80℃,濕度：0-100% | ||
| 防護等級 | IP66 | ||
| 默認線纜長度 | 2米，可定制 | ||

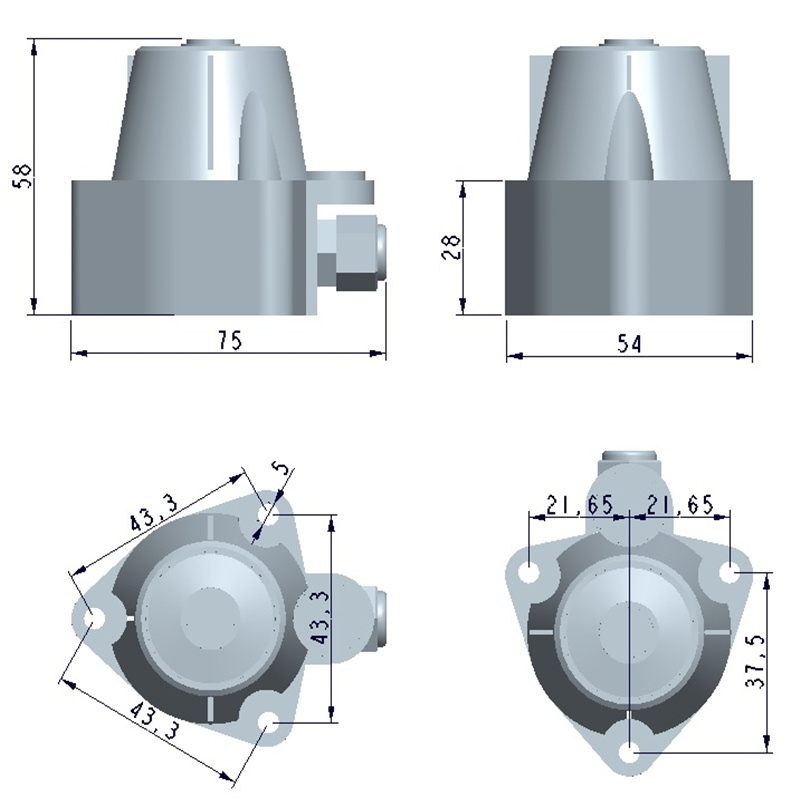

| 外形尺寸 | 傳感器本體：75*55*58mm | ||
| 選型訂購 | |||
| 代碼編號 | 代碼 | 代碼說明 | |
| 代碼1：產品系列 | PYR20 | PYR20總輻射傳感器 | |
| 代碼2：量程 | A
B |
2000W/m2
客戶訂制 |
|
| 代碼3：供電電壓 | C | 4.5-28V 直流 | |
| 代碼4：輸出信號 | F | SDI-12接口 | |
| 代碼5：線長 | 002
XXX |
線纜2米
XXX為任意線長（單位：米） |
|
| 型號舉例：
PYR20總輻射傳感器，量程2000W/m2，4.5-28V 直流，SDI-12接口,線纜2米。選型代碼為：PYR20-ACF002 |
|||
