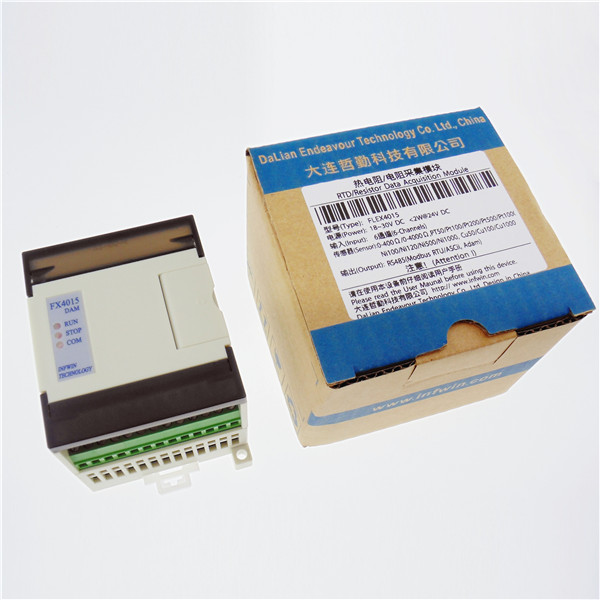

FLEX4015-6通道PT100熱電阻溫度采集模塊,RS485,Modbus協議
瀏覽次數:7182 分類:產品中心與合作 分類:分布式IO模塊 分類:熱電阻采集模塊快

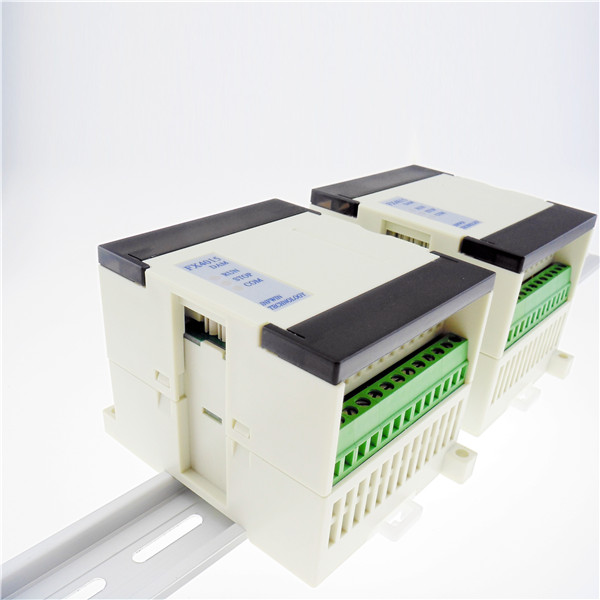

FLEX4015熱電阻采集模塊是FLEX4000系列智能測控模塊之一，廣泛應用于溫度/電阻測量的工業場合，提供了熱電阻/電阻信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX4015具有六個測量通道，支持熱電阻的兩線制/三線制連接，可連接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多種規格熱電阻，也可對電阻進行測量。模塊內部各處理單元之間提供了3000V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。
| 資料下載 | |
| 用戶手冊 | FLEX4015熱電阻模塊用戶手冊-V2.1 |
| 設置軟件 | FlexOneSet用戶設置軟件V2.0 |
FLEX4015熱電阻采集模塊是FLEX4000系列智能測控模塊之一，廣泛應用于溫度/電阻測量的工業場合，提供了熱電阻/電阻信號的采集以及轉換，線性處理并轉換成線性化的數據值，經RS-485 總線傳送到控制器。FLEX4015具有六個測量通道，支持熱電阻的兩線制/三線制連接，可連接PT50、PT100、PT200、PT500、PT1000、CU50、CU100、Ni100、Ni120、Ni500、Ni000等多種規格熱電阻，也可對電阻進行測量。模塊內部各處理單元之間提供了3000V的電氣隔離，有效的防止模塊因外界高壓沖擊而損壞，為工廠自動化以及樓宇自動化提供了高效的解決方案。模塊主要特點如下：
●六通道模擬量輸入
●可由軟件設置模塊參數
●支持多種標準的熱電阻，可兩線制/三線制連接
●寬電壓范圍輸入(18-36V DC)，功耗低
●RS-485網絡連接，支持Modbus RTU/ASCII以及ADAM研華數據采集協議
●內置看門狗，運行穩定可靠
●安裝方便，標準導軌卡裝或螺釘固定
●寬溫度范圍運行
| 技術參數 | |
| 輸入通道數量 | 六輸入通道 |
| 通訊接口 | RS-485光電隔離，ESD保護，通訊距離：1200米 |
| 通訊協議 | Modbus RTU/ASCII，ADAM研華數據采集協議 |
| 傳感器類型 | Pt100/200/500/1000（TCR=3851/3916/3920/3911/3928/3750）
Ni100/120/500/1000（TCR=6180/6720） Cu50/100 (TCR=428) 電阻0~400Ω/0~3200Ω |
| 傳感器連接方式 | 兩線制/三線制 |
| 輸入類型/范圍/精度 | 見表2 |
| 隔離電壓 | 模擬量輸入對通訊3000VDC
電源對通訊1500VDC 電源對模擬量輸入3000VDC |
| 采樣速率 | 6通道/秒（@三次濾波） |
| 輸入阻抗 | 10M |
| 帶寬 | 2.62 Hz |
| 分辨率 | 0.1℃/0.1Ω |
| CMR@50/60Hz | 120 dB |
| NMR@50/60Hz | 100 dB |
| 零點漂移 | ±3μV/℃ |
| 電源電壓 | +18~+36V DC |
| 功耗 | 小于2W @ 24VDC |
| 儲存環境 | -40~85℃ 濕度<95% |
| 運行環境 | -20~85℃ 濕度<95% |
| 外型尺寸 | 92*71*67? mm |

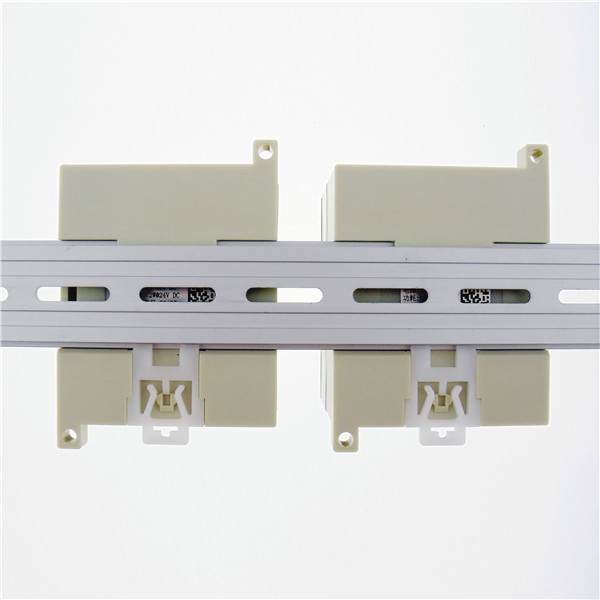

| 安裝方式 | DIN35mm標準導軌卡裝或螺釘固定 |
| 傳感器類型 | |||
| 傳感器類型 | 測量范圍 | 分辨率 | 精度 |
| Pt100 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3851) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3916) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3916) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3920) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3920) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3920) | -200.0 ~ 845.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3920) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3911) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3911) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3928) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3928) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt100 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt200 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt500 (TCR=3750) | -200.0 ~ 850.0 ℃ | 0.1℃ | +/-0.3℃ |
| Pt1000 (TCR=3750) | -200.0 ~ 700.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni100 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni120 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni500 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni1000 (TCR=6180) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni100 (TCR=6720) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni120 (TCR=6720) | -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| Ni500 (TCR=6720)
Ni1000 (TCR=6720) |
-60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ |
| -60.0 ~ 250.0 ℃ | 0.1℃ | +/-0.3℃ | |
| Cu50 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| Cu100 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| Cu1000 (TCR=428) | -50.0 ~ 150.0 ℃ | 0.1℃ | +/-0.3℃ |
| R-400(電阻) | 0.0 ~ 400.0 Ω | 0.1Ω | +/-0.3Ω |
| R-3200(電阻) | 0.0 ~ 3200.0 Ω | 0.1Ω | +/-0.3Ω |
| Pt50 (TCR=3851) | -200.0 ~ 850.0 ℃ | 0.3℃ | +/-0.3℃ |
